1．產品概述

多媒體播控服務器設備（含應用軟件），應用于高端智能會

議室、數字媒體展廳以及戶外商顯等場景，提供從本地媒體播控、外部信號處理、設備聯動

控制到可視化交互整個場景的統一管理，可以完成對 LED 屏幕的點對點顯示，以及支持各

種異形拼接屏顯示。

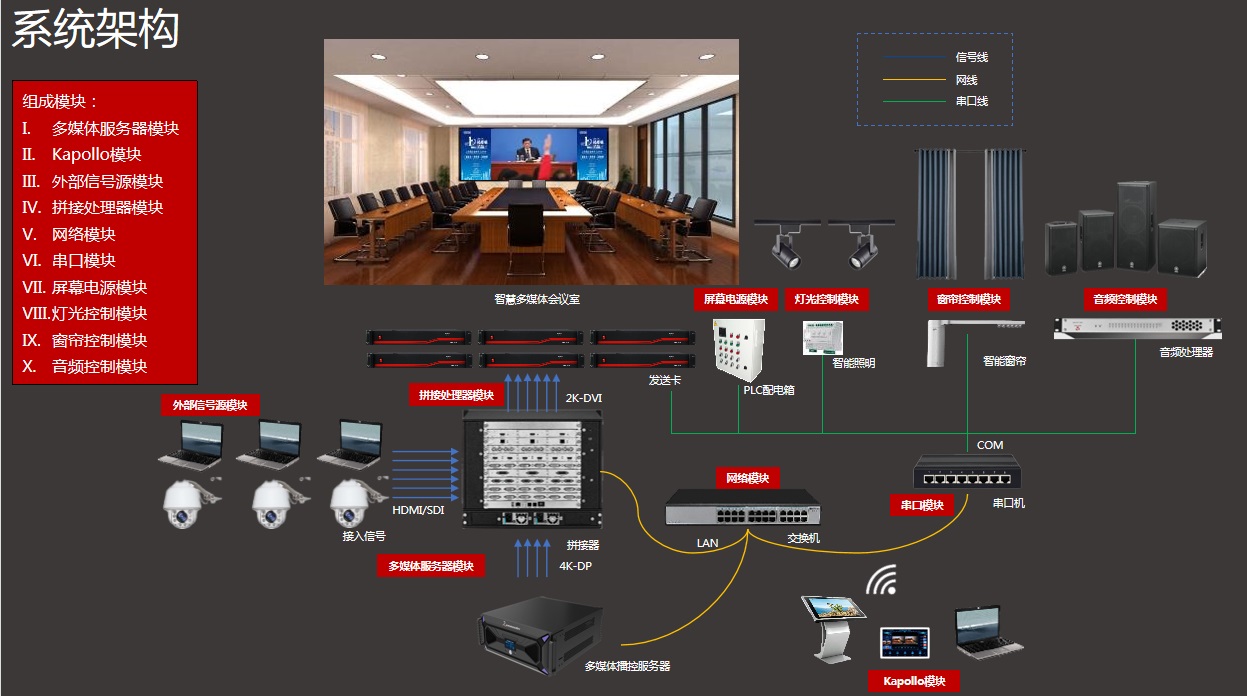

2．方案拓撲

3．功能特性

? 2 路 DP/HDMI 輸出（DP/HDMI 任選兩路），雙 4K@60Hz 點對點流暢顯示

? 1 路 HDMI 獨立高清監視輸出口

? 支持硬件解碼，超強渲染能力，播放性能卓越

? 多窗口場景播控，可同時播放 16 個畫面

? 支持投影校正融合及保存調用投影融合模板

? 字幕、提詞器、正倒計時等多種實用小工具

? 內置視頻轉碼工具，當視頻格式、參數存在問題時快捷轉碼

? 仿真式屏幕布局管理，顯示口拆分、異形顯示、任意布局所見即所得

? 主備端輸出實時同步，同步信號無縫切換

? 支持工程編輯自動備份，防止現場意外導致工程重新編輯

? 支持 NDI 網絡屏幕采集

? 支持 PPT 動畫效果和內部音視頻播放、支持網頁和流媒體播放

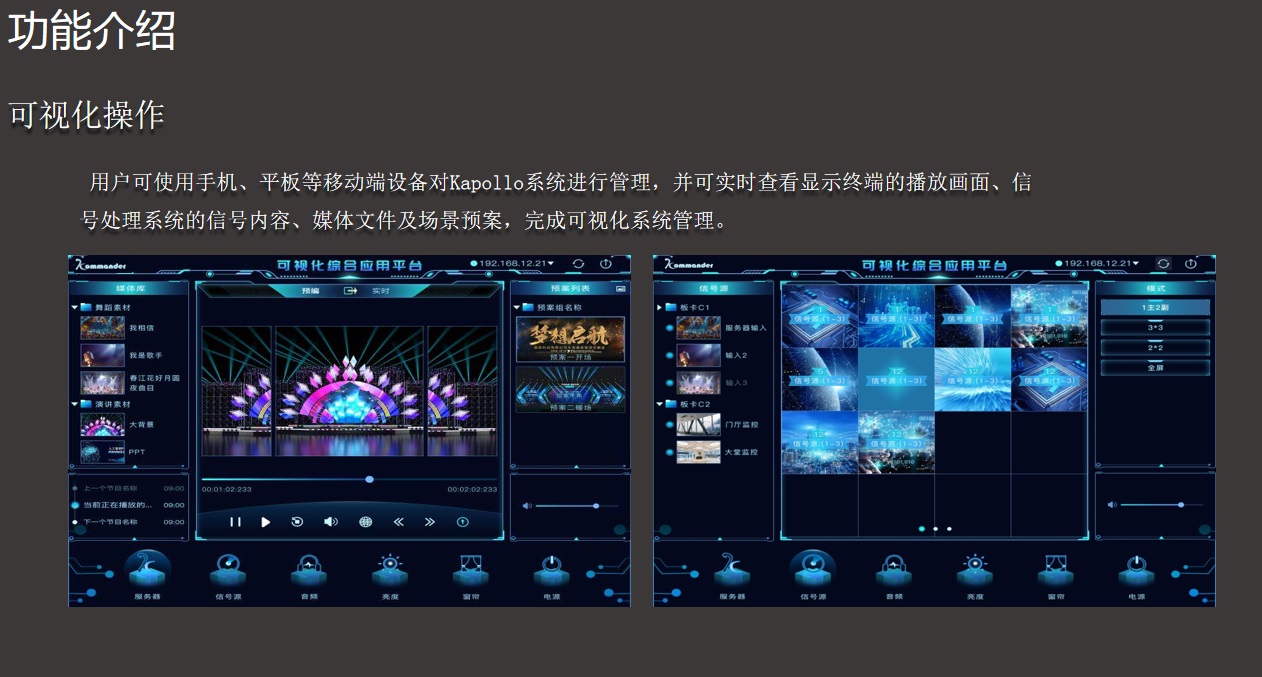

? 支持網絡中控、移動端云控系統控制，可實現 LED/LCD/DLP 混合場景聲光電一體

化控制及移動端遠程控制（支持 Android 和 IOS 系統）

? 預案分組跳轉、時間裁剪、快捷鍵等便捷功能

? 控制命令支持 UDP 協議下的遠程指令控制

? 支持定時任務，實現無人值守

? 人性化面板設計，實時監測運行狀態

? 支持與拼接器、控臺聯動控制，實現場景切換

4．產品參數

序號 名稱 功能說明

1 開關按鍵 設備開關機

2 USB 3.0 接口 接鼠標、鍵盤、U 盤等

設備背面圖

接口信息

序號 類型 數量 規格

1 電源接口 1 100-240V AC~50/60Hz

2 輸出接口 4

DP1.2*2，HDMI2.0*2，單路最大支持 4096×2160@60Hz

* DP-1 和 HDMI-1 復

硬件參數

處理器 I7 級多核高頻處理器

主板 高性能主板

內存 DDR5 16G 高速內存

硬盤 512G M.2 高速固態硬盤（可擴容）

顯示輸出卡 FPGA 專業圖形輸出鎖定卡

音頻 集成立體聲

電源 標準服務器級電源

機箱 定制機箱

產品規格

輸入電源 100-240V AC~50/60Hz

工作溫度 0-45℃

外形尺寸 482.6×425×95mm（LxWxH）

凈重 7KG

最大功耗 120W
